案例鉴赏——大连体育场

案例鉴赏——大连体育场

作者:
大连泰山新实业有限公司
来源:
大连泰山
发布时间:
2021/03/17
浏览量
【摘要】:
体育场主体结构为钢筋混凝土框架结构,屋顶罩棚为钢结构体系,抗震设防烈度为7度。S平台(北区)主体结构为钢筋混凝土框架结构。主要装饰项目:1)屋面及立面外层ETFE膜装饰系统、供气系统、维护系统、防鸟系统、防坠系统等满足系统功能及装饰要求的配套系统;2)不锈钢天沟排水系统;3)内层PTFE膜支撑檩条系统;4)内层PTFE膜系统;5)体育场蜂窝板封边系统等。

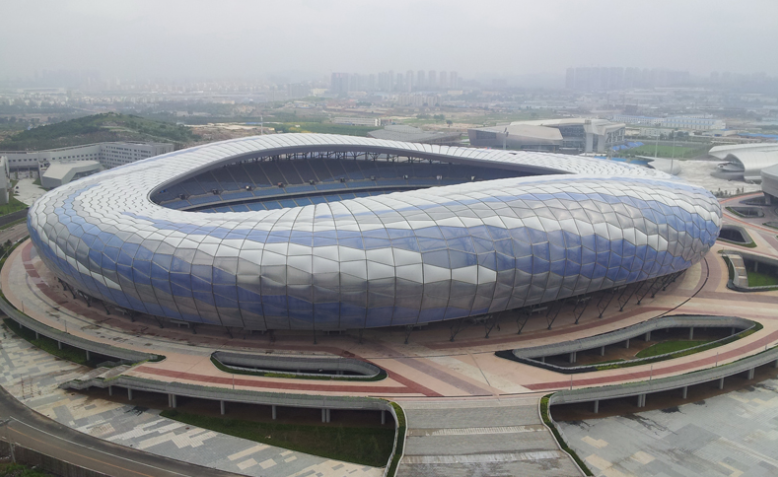

         体育场设有坐位6万余个,能够承担田径、足球等比赛,兼顾大型活动。总用地面积:134,740平方米。总建筑面积:119,622平方米。建筑基底面积:80,650平方米。建筑高度:罩棚最高点距离室外地面高度为55.60m,看台主体结构最高点高度为35.43m。总坐席数:60832席,其中,下层固定坐席29816席,上层固定坐席28236席,无障碍坐席120席,贵宾坐席628席,无障碍贵宾席16席,包厢坐席2016席。


  体育场主体结构为钢筋混凝土框架结构,屋顶罩棚为钢结构体系,抗震设防烈度为7度。S平台(北区)主体结构为钢筋混凝土框架结构。主要装饰项目:1)屋面及立面外层ETFE膜装饰系统、供气系统、维护系统、防鸟系统、防坠系统等满足系统功能及装饰要求的配套系统;2)不锈钢天沟排水系统;3)内层PTFE膜支撑檩条系统;4)内层PTFE膜系统;5)体育场蜂窝板封边系统等。


  本工程屋面及墙面外膜均采用ETFE气枕结构,内膜采用PTFE网格膜,设计以其独特的构思创意,采用目前最新型的膜材料和具有超前视觉冲击力的大手法,以塑造一幢壮丽、环保、轻盈、现代艺术精品。ETFE膜结构和PTFE膜设计的主要目标是创造出一个通过装饰艺术来实现建筑理念、阐释建筑符号、传达时代信息和特征,同时兼备一定的功能性、安全性的建筑外衣。本工程外膜ETFE膜展开面积约68,540㎡,内膜采用PTFE网格膜,展开面积约33,487㎡。ETFE气枕总数为2736个,其中蓝色透明膜气枕731个,乳白色气枕1413个,无色透明膜银色印点气枕592个。气枕形状为不规则四边梯形,最大气枕单层面积约51.2㎡。屋面气枕四周均有250mm宽天沟环绕。
